c——噴嘴系數到GB/T15487-2015中表8查找噴嘴系數，表8中要求有【根據噴嘴直徑d和特性線】, 特性線到GB/T 15487-2015圖10中查找，（根據ΔP和T1找出特性線）
其中：
d——噴嘴直徑d（mm）到GB/T 15487-2015 中表7中查找
(根據標準容積流量的大小套表7的每個噴嘴的測試范圍
TX1——一級吸氣溫度（K）溫度計讀數+273.15
ΔP——噴嘴壓差（mmH2O）U型管上壓-下壓（平均值）
P0——大氣壓力（kg/cm2）空盒氣壓表讀數或網上查
T1——噴嘴溫度（K）溫度計讀數+273.15（平均值）
備注：實際容積流量不能小于標準容積流量
（JB/T 6430-2014中4.2 P2頁，表1）的95%（P3中5.3）。
輸入比功率=實測功率（功率儀顯示值乘以互感比）/排氣量（輸入比功率即能效，GB 19153-2009 容積式空氣壓縮機能效限定值及能效等級）
舉例：采用34.92mm ASME噴嘴測試SA-50A/8螺桿空壓機性能,現場顯示：功率43.22kW ,噴嘴前壓差為752mmH2O,進氣溫度27.5℃，噴嘴前溫度38.5℃，大氣壓為：1021hPa，
=1129*10-8*0.988*34.922300.65*(752/1.021*311.65)1/2
=6.236m3/min
機組輸入比功率=43.22/6.236=6.93KW/m3min-1

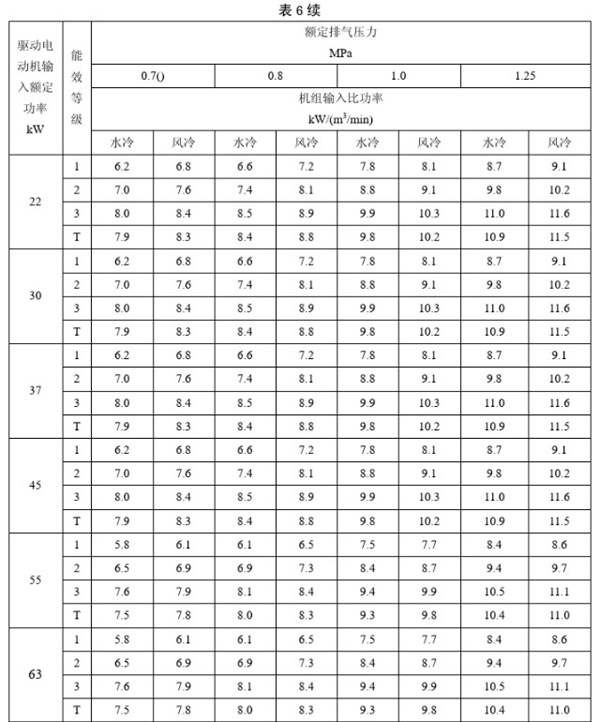

查GB19153-2009表6，1級能效值為7.2
判定達到一級能效
GB 19153-2009 一般用噴油螺桿空氣壓縮機能效等級
